Absaugtechnik

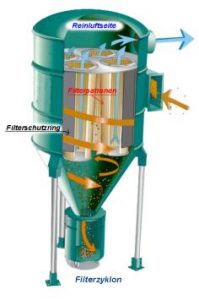

Der Filterzyklon besteht aus 2,5 mm starken Stahlblechringen, Konus, Abfallbehälter und gedrücktem Deckel. Die einzelnen Teile sind durch 4mm starke Flansche miteinander verschraubt.

Durch eine 4mm Eisenscheibe, die im vorletzten Ring eingeschweißt ist, wird die Schmutz- und Reinluftseite voneinander getrennt. Von der Schmutzseite aus umgibt ein Stahlschutzring die Filterpatronen, um sie vor Beschädigung zu schützen und für eine optimale Zyklonenwirkung zu sorgen.

Der Filterzyklon erspart unnötige Vorabscheider und zeichnet sich durch geringen Druckverlust gegenüber herkömmlichen Filtersystemen aus.

Bei den Entstaubern wird nur ein gerades Blech (sog. Prallblech) vor das Filtermedium befestigt. Der Einlass ist auch nicht tangential, sondern gerade aufgesetzt. Die Lösung ist kostengünstig, jedoch nicht empfehlenswert, da strömungstechnisch die Druckverluste und Filterbelastung höher als beim Filterzyklon sind. Oft werden bei den herkömmlichen Entstaubern noch Filtertaschen oder Schlauchfilter und keine Filterpatronen verwendet.

Der Seitenkanalverdichter wird von einem Asynchronmotor angetrieben und arbeitet ölfrei. Das Laufrad dreht sich berührungslos im Gehäuse. Somit wird ein hoher Wirkungsgrad erreicht und der Verdichtungsraum ist verschleißfrei.

Durch Serien- bzw. Parallelschaltung wird die Saugleistung oder der Druck erhöht. Ein Vakuumventil verhindert eine thermische Überlastung.

Die Ganze Einheit ist in einem witterungsbeständigem und schallisolierten Gehäuse untergebracht.

Fördertemperatur:
Alle vom Fördermedium berührten Ventilatorenbauteile sind standardmäßig für eine Fördertemperatur von -10°C bis + 80°C ausgelegt. Die Ventilator-Bauform MX Bauform ist bei Einbau einer Kühlscheibe für Temperaturen bis +180°C geeignet. Bei abweichenden Temperaturen ist anzufragen.

Umgebungstemperatur:
Die mechanischen Antriebselemente sind für eine Dauer- umgebungstemperatur von -10°C bis 40°C konzipiert.

Auswuchttechnik
Alle Ventilatorlaufräder und sonstige sich drehenden Teile sind elektrodynamisch in zwei Ebenen ausgewuchtet. Die Bestimmung der zulässigen Restunwucht ist entsprechend der Richtlinie VDI 2060 bzw. DIN ISO 1940 Teil 1 „Anforderungen an die Auswuchtungsgüte starre Rotoren“ festgelegt worden. Die Auswuchtgütestufe beträgt grundsätzlich G6,3. Bei besonderen Anforderungen können andere Gütestufen geliefert werden.

Schwingungstechnik:
Alle Ventilatoren erfüllen die schwingungstechnischen Forderungen hinsichtlich dynamischer Steifheit, Laufruhe, Geräuschabstrahlung und dergleichen. Die Beurteilungsmaßstab für den Auswuchtzustand entspricht der VDI 2056 „Beurteilung für mechanische Schwingung von Maschinen“ bzw. der ISO 2372.

Volumenstrom:
von 600m³/h – 7500m³/h

Vakuum:
von 9,1 kPa – 13,8 kPa

Der Zyklonvorabscheider trennt durch Fliehkraft, Grob- und Feinstaub.

Durch den tangentialen Einlass am Zyklonabscheider wird mittels Fliehkraft der größte Teil des Mediums bereits aus der Saugluft abgeschieden.

Die Kompaktanlagen sind mit einer vollautomatischen Steuerung ausgerüstet. Die Anlagen sind stationär und fahrbar lieferbar. Kompaktanlagen mit Vorabscheider sind nur stationär lieferbar. Die Automatiksteuerung beinhaltet folgende Funktionen:

• Motorsteuerung
• Betriebsstundenzähler
• Schaltuhr
• Schalterfunktion, Hand-Aus-Automatik
• Filterreinigung: Bei jedem Stillstand werden automatisch über einen integrierten Kompressor der Filter mittels Druckluftstoß gereinigt

• Einspeisung mit NOT-AUS-Hauptschalter
• Schaltschrankbeleuchtung mit Steckdose
• Motorsteuerung Stern – Dreieck
• Reparaturschalter Steuerung
• Steuerspannung über Trafo
• Anlagensteuerung über Schaltuhr
• Betriebsstundenzähler
• Wartungszähler mit Anzeige für Wartung
• Filterreinigungssteuerung
• Anzeige für Filterverschutzung
• Anzeige für Abfallbehälter voll
• Klappenansteuerung
• Lampenprüfung
• Potentialfreier Sammelstörkontakt
• Steuerung über frei programmierbare SPS Siemens oder Mitsubischi
• SPS Programm auf Eprom
• Bedarfsabhängige Zuschaltung bei zwei Pumpen oder Ventilatoren
• Pumpenwechsel bei zwei Pumpen oder Ventilatoren

Der Absaugarm besteht fast vollständig aus Aluminium. Die Alugussgelenke sind kugelgelagert und mit Kunststoffdichtringen abgedichtet. Die angebrachten Gasdruck – Feststelldämpfer werden über einen Luftdrucktaster am Haltegriff fernentriegelt, so kann der Absaugarm spielend leicht bewegt werden. Wenn der Taster nicht betätigt ist, halten die Dämpfer den Absaugarm fest in seiner Position. Durch zwei Schalter am Absaugtrichter wird der Strahler eingeschaltet und der Absperrschieber, in der Rohrzuleitung geöffnet.

Der Absaugarm besteht aus Schlauch und einem Gestell. Parallelprogramme und Hydraulikdämpfer balancieren den Arm aus. Durch die im Trichter eingebaute Handabsperrklappe kann die Saugluft frei gegeben werden.

Die Vorteile Stahlrohrleitungen sind ihre starke Abriebfestigkeit. So können auch Späne und grober Staub direkt über das Rohrleitungssystem abgesaugt werden.

Alle Verzweigungen und Abgänge verbinden die weiterführenden Rohre mit 45° Formteilen zu einem strömungstechnisch optimalen Rohrsystem. Dessen Dimensionen sind so ausgelegt, dass die unterschiedlichsten Anforderungen an Durchmesser, Formgebung, Leitungsverlegung etc. erfüllt werden.

Das Rohrleitungssystem besteht aus längsnaht geschweißten, glatten, innen und außen verzinkten Stahlrohren.

Die einzelnen Bauteile des Rohrsystems werden durch abdichtende, gummigefütterte
Stahlschellen miteinander verbunden. Ein Steg in der Gummimanschette verhindert Berührungen der einzelnen Teile des Rohrleitungssystems. Geräusche werden vermieden und Spannungen durch unterschiedliche Wärmeausdehnungen ausgeglichen. Das Rohrsystem ist äußerst variabel

und kann unterschiedlichsten Strömungs- und Druckverhältnissen angepasst werden. Erweiterungen bzw. Umbauten sind ohne Weiteres möglich.

Dieser Absaug-Schweißbrenner ist gemäß EURO-Norm für das MIG/MAG-Schweißen kleinerer Leistung konzipiert. Bevorzugter Einsatz sind Verbindungs- scheißungen im Dünnblechbereich, Heft und Punkt- schweißungen.
Der Brennerhals ermöglicht Positionsschweißungen.

Eine neue, ergonomische Griffschale sorgt in Verbindung mit strömungsoptimierten Absaugdüsen für eine optimale Rauchgasabsaugung. Das niedrige Brennergewicht mit innenliegender Knickschutzfeder und drehbarem Schlauchpaket ermöglich eine ermüdungs- und störungsfreies Arbeiten. Der Absaugschlauch hat keine Drehspirale und ist damit überfahrbar. Optional können Überzugsschläuche aus Gummigewebematerial oder Leder eingesetzt werden.
